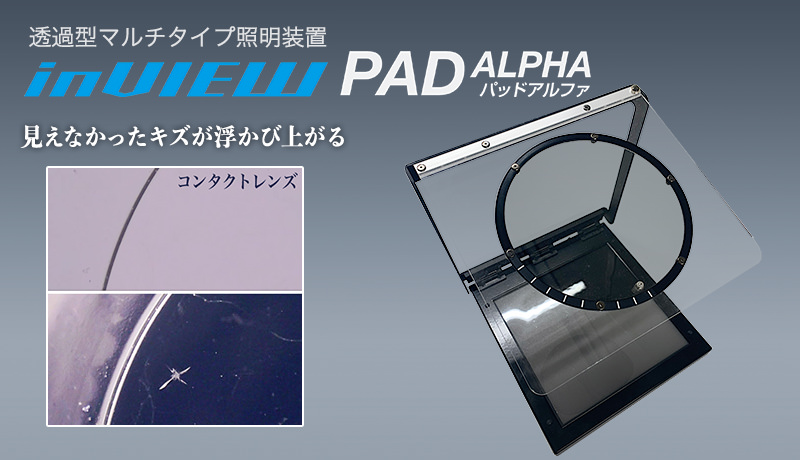

透過型inVIEW PADALPHAは、特殊面光源の上に直接樹脂やレンズを置いて、容易に検査できる照明装置です。
今まで見えなかったレンズのひずみやゆがみ、樹脂のキズや異物混入を目視で確認できます。
従来のinVIEW PADの約6倍の面積を持ち、フィルターと一体型の検査対象物にも適応するマルチタイプの照明装置です。
inVIEW ANGLE
どこも解決できなかったガラスのキズや透明樹脂のキズ・異物を検出できる照明
特長
使用例
パッドプラスを使用した見え方

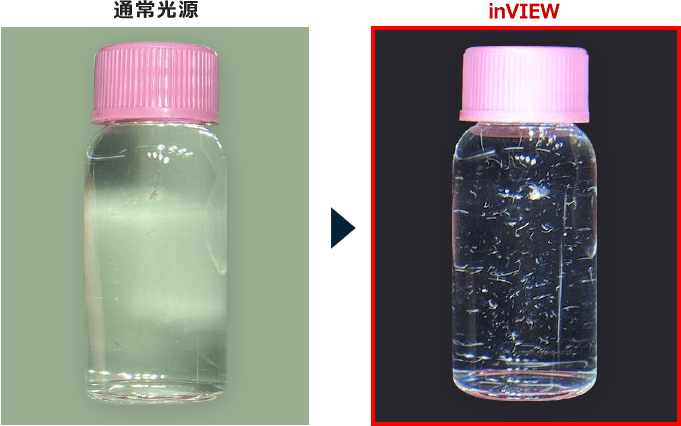

液体検査

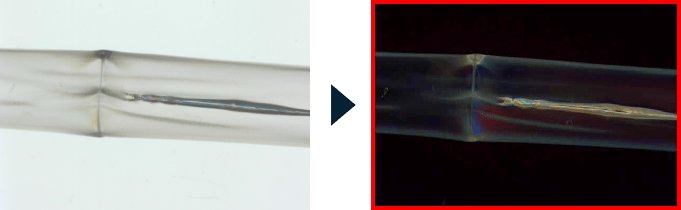

チューブ
見え方動画
通常の光源とinVIEW PAD ALPHAを光源として使用した場合の見え方の違いを撮影しました。
フレキシブル基板
ヘリカルギア
仕様
PAD ALPHA仕様
| 項目 | 内容 |
|---|---|
| 型名 | 光源ユニット ： IN-PP01A |
| 光源 | LED |
| 色温度 | 5400K |
| 電源 | USBC電源アダプタ使用 AC100～240V |
| 外形寸法 | 241（W）×243（D）×36.5〜242（H）mm |
| 重量 | 約1.1kg（ガラス＋本体＋アルミ金具） |
| 消費電力 | 約9W |
| 発光面 | 180×180mm |
旧商品
目視検査用
メーカー希望小売価格
詳しくは下記よりお問い合わせください。
